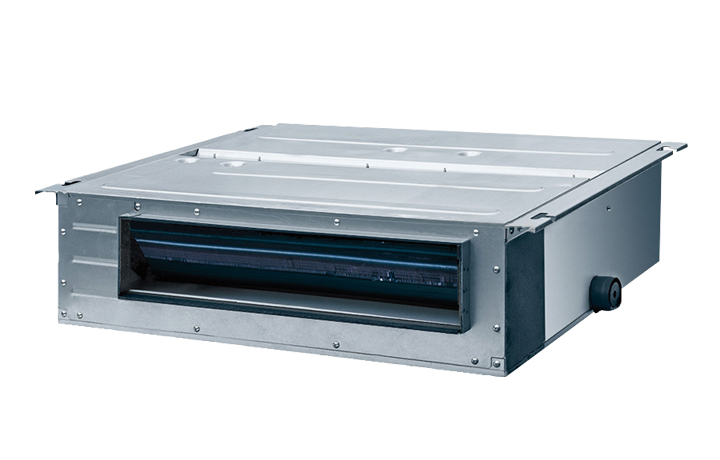

GMV-NDPLS

GMV-NDPLS

Multi-VRF-Kanalgeräte Low Pressure

  • Besonders für den Einbau in Zwischendecken geeignet
  • Kabel-Fernbedienung serienmäßig
  • Expansionsventil serienmäßig
  • Kondensatpumpe (Förderhöhe 1 Meter) serienmäßig
  • Regenerierbare Luftfilter
  • Automatische Wieder-Einschaltung nach Stromausfall
  • Hocheffizienter EC-Motor
  • Blue-Fin-Beschichtung
Min-Kälteleistung: 2500
Max-Kälteleistung: 6300
GMV-ND022PLS GMV-ND028PLS GMV-ND036PLS GMV-ND045PLS GMV-ND063PLS
Kälteleistung 2,50 kW 2,80 kW 3,60 kW 4,50 kW 6,30 kW
Heizleistung WP 2,50 kW 3,20 kW 4 kW 5 kW 7,10 kW
Umluftmenge innen ST3 400 m³/h 450 m³/h 550 m³/h 700 m³/h 1.000 m³/h
Ext. statische Pressung 30 Pa 30 Pa 30 Pa 30 Pa 30 Pa
Kältemittelart R410A R410A R410A R410A R410A
Spannungsversorgung 230V/1Ph/50Hz 230V/1Ph/50Hz 230V/1Ph/50Hz 230V/1Ph/50Hz 230V/1Ph/50Hz
Energieeffizienzklasse A A A A A
Schalldruck innen ST1 24 dB(A) 25 dB(A) 27 dB(A) 27 dB(A) 30 dB(A)
Schalldruck innen ST3 30 dB(A) 31 dB(A) 32 dB(A) 32 dB(A) 35 dB(A)
Einspritzleitung mm 6 mm 6 mm 6 mm 6 mm 10 mm
Saugleitung mm 10 mm 10 mm 12 mm 12 mm 16 mm
Breite 700 mm 700 mm 700 mm 900 mm 1.100 mm
Tiefe 615 mm 615 mm 615 mm 615 mm 615 mm
Höhe 200 mm 200 mm 200 mm 200 mm 200 mm
Gewicht 22 kg 22 kg 22 kg 27 kg 31 kg

Das passende Aussengerät:

GMV-WLC-T - GMV-WLC-X

GMV-WLC-T / GMV-WLC-X

Multi VRF-System mit variablem Kältemittelstrom

MINI / SLIM

  • VRF-Anlage für Kälteleistungen bis 33,5 kW.
  • Intelligent, umweltverträglich und kostengünstig mit bis zu 20 Innengeräten. Im neuen GMV5-System sind ausschließlich
    DC-Inverter-Kompressoren und EC-Ventilatoren verwendet worden. Somit ist eine optimale Energieausnutzung garantiert.

Weitere Vorteile:

  • Gold-Fin-Beschichtung
  •  Auto-Adressierung
  • Geräuschreduzierung um bis zu 8 dB(A)
Min-Kälteleistung: 12000
Max-Kälteleistung: 33500
GMV-121WLC-T GMV-120WLC-X GMV-160WLC-T GMV-160WLC-X GMV-224WLC-X GMV-280WLC-X GMV-335WLC-X
Kälteleistung 12,10 kW 12,10 kW 16 kW 16 kW 22,40 kW 28 kW 33,50 kW
Heizleistung WP 14 kW 14 kW 18,50 kW 18,50 kW 25 kW 31,50 kW 37,50 kW
Umluftmenge aussen 6.000 m³/h 6.000 m³/h — 6.600 m³/h 9.000 m³/h 9.000 m³/h 9.000 m³/h
Kältemittelart R410A R410A R410A R410A R410A R410A R410A
Spannungsversorgung 230V/1Ph/50Hz 400V/3Ph/50Hz 230V/1Ph/50Hz 400V/3Ph/50Hz 400V/3Ph/50Hz 400V/3Ph/50Hz 400V/3Ph/50Hz
Leistungsaufnahme Kühlung 3.050 Watt 3.050 Watt 4.850 Watt 4.850 Watt 9.400 Watt 9.400 Watt 11.000 Watt
Stromaufnahme Kühlung 17,30 Ampère 6,92 Ampère 23,20 Ampère 9,28 Ampère 12,50 Ampère 16,90 Ampère 21,30 Ampère
Energieeffizienzklasse A A A A A A A
Schalldruck aussen 55 dB(A) 55 dB(A) 58 dB(A) 58 dB(A) 60 dB(A) 61 dB(A) 63 dB(A)
Einspritzleitung mm 10 mm 10 mm 10 mm 10 mm 10 mm 10 mm 12 mm
Saugleitung mm 16 mm 16 mm 19 mm 19 mm 19 mm 22 mm 25 mm
Breite 900 mm 900 mm 900 mm 900 mm 940 mm 940 mm 940 mm
Tiefe 340 mm 340 mm 340 mm 340 mm 320 mm 460 mm 460 mm
Höhe 1.345 mm 1.345 mm 1.345 mm 1.345 mm 1.430 mm 1.615 mm 1.615 mm
Gewicht 110 kg 120 kg 115 kg 125 kg 133 kg 166 kg 177 kg

1) Die angegebenen Nennleistungen basieren auf den Bedingungen: Kühlen: Innentemperatur 27°C Trocken-, 19°C Feuchtkugeltemperatur und Außentemperatur 35°C Trocken-, 24°C Feuchtkugeltemperatur.

2) Schalldruckpegel bei 1 m Abstand zum Innengerät.

3) GWP = 2088

GMV-WME-X_Pietrobon

GMV-WME-X

Multi VRF-System mit variablem Kältemittelstrom

  • Alle eingebauten Kompressoren sind Invertergesteuert. Da keine Fixspeed-Kompressoren mehr verwendet werden, ist eine sehr
    gute Energieausnutzung gewährleistet.

Weitere Optimierungen:

  • Non-polares Bussystem: Damit stellt eine Vertauschung der A/B-Adern kein Problem mehr dar.
  • Automatische Adressierung ohne Dip-Fix-Einstellungen am Innengerät.
  • Durch die Modulbauweise können 4 Geräte (246 kW Kälteleistung/112 Innengeräte) kombiniert werden. Dabei wurde ein Rotationsverfahren etabliert, bei dem die Betriebsstunden gleichmäßig auf die Außeneinheiten aufgeteilt werden.
  • Verbessertes Ölmanagement
  • Verstärkter Lüftermotor
  • Gold-Fin-Beschichtung
Min-Kälteleistung: 33501
Max-Kälteleistung: 83000
GMV-224WME-X GMV-280WME-X GMV-335WME-X GMV-400WME-X GMV-450WME-X GMV-560WME-X GMV-615WME-X
Kälteleistung 22,40 kW 28 kW 33,50 kW 40 kW 45 kW 56 kW 61,50 kW
Heizleistung WP 25 kW 31,50 kW 37,50 kW 45 kW 50 kW 62,50 kW 69 kW
Umluftmenge aussen 11.400 m³/h 11.400 m³/h 14.000 m³/h 14.000 m³/h 14.000 m³/h 16.500 m³/h 16.500 m³/h
Kältemittelart R410A R410A R410A R410A R410A R410A R410A
Spannungsversorgung 400V/3Ph/50Hz 400V/3Ph/50Hz 400V/3Ph/50Hz 400V/3Ph/50Hz 400V/3Ph/50Hz 400V/3Ph/50Hz 400V/3Ph/50Hz
Leistungsaufnahme Kühlung 4.740 Watt 9.180 Watt 8.400 Watt 10.530 Watt 1.343 Watt 18.670 Watt 25.630 Watt
Stromaufnahme Kühlung 8,47 Ampère 16,41 Ampère 15,02 Ampère 18,82 Ampère 24 Ampère 35,75 Ampère 52,35 Ampère
Energieeffizienzklasse A A A A A A A
Schalldruck aussen 60 dB(A) 61 dB(A) 63 dB(A) 63 dB(A) 63 dB(A) 63 dB(A) 64 dB(A)
Einspritzleitung mm 10 mm 10 mm 12 mm 12 mm 12 mm 16 mm 16 mm
Saugleitung mm 19 mm 22 mm 25 mm 25 mm 28 mm 28 mm 28 mm
Breite 930 mm 930 mm 1.340 mm 1.340 mm 1.340 mm 1.340 mm 1.340 mm
Tiefe 765 mm 765 mm 765 mm 765 mm 765 mm 765 mm 765 mm
Höhe 1.605 mm 1.605 mm 1.605 mm 1.605 mm 1.605 mm 1.740 mm 1.740 mm
Gewicht 225 kg 225 kg 285 kg 360 kg 360 kg 385 kg 385 kg

1) Die angegebenen Nennleistungen basieren auf den Bedingungen:Kühlen: Innentemperatur 27°C Trocken-, 19°C Feuchtkugeltemperatur und Außentemperatur 35°C Trocken-, 24°C Feuchtkugeltemperatur.

2) Schalldruckpegel bei 1 m Abstand zum Außengerät.

3) GWP = 2088 Heizen: Innentemperatur 20°C Trockenkugeltemperatur und Außentemperatur 7°C Trocken-, 6°C Feuchtkugeltemperatur.
